Blackmagic Design equipa la Universidad de Comunicaciones en Wuhan

Estos tres estudios funcionan como plataformas de capacitación práctica para distintas clases y espacios destinados a producciones. Además, incluyen diferentes productos de Blackmagic Design, tales como siete cámaras Blackmagic URSA Broadcast G2, un mezclador ATEM Television Studio Pro 4K y dos modelos ATEM Constellation 8K, dos equipos ATEM 1 M/E Advanced Panel 10, un dispositivo ATEM Camera Control Panel, diferentes unidades Blackmagic Camera Fiber Converter y Blackmagic Studio Fiber Converter, grabadores HyperDeck Studio 4K Pro, y diversos dispositivos Teranex Mini, Micro Converter, Teranex AV y Teranex Express.



La Oficina de Recursos y Gestión de Laboratorio de la WUC, responsable del diseño general de los tres estudios, y Wuhan Vijita Technology Co. Ltd. crearon la innovadora infraestructura que permitió adaptar los espacios a una amplia variedad de producciones, desde proyectos en un solo estudio hasta otros de mayor escala y en colaboración. Asimismo, facilitaron experiencias de aprendizaje práctico que simulan situaciones del mundo real, lo que garantiza que los estudiantes tengan la preparación adecuada para los desafíos profesionales a futuro.



Los estudios pueden funcionar de modo independiente, lo que permite producir tres programas diferentes en simultáneo, o se pueden combinar en un sistema de transmisión más complejo. Para la distribución de señales, se emplean dos mezcladores ATEM Constellation 8K instalados en los estudios de noticias y programas de variedades.



Wang Wei, director técnico de Wuhan Vijita Technology, explicó que utilizan el modelo ATEM Constellation 8K principalmente como mezclador, a fin de aprovechar las 40x24 entradas y salidas SDI 12G en los múltiples programas y formatos. Además, también hacen uso de su capacidad para sincronizar imágenes en cada entrada, con el propósito de gestionar todas las tareas de distribución de señales en la sala de control.

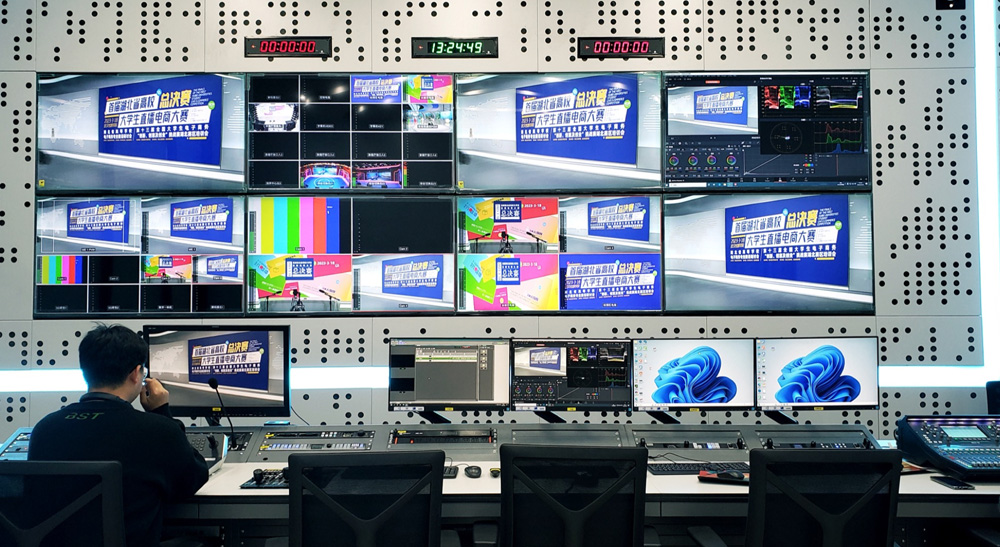

Las cuatro salidas SDI 12G de visualización simultánea en cada dispositivo ATEM Constellation 8K están vinculadas a cuatro televisores 4K, a fin de supervisar las diversas fuentes.





“Al optar por una cámara de seguridad sobre la ventana de observación tradicional entre el estudio y la sala de control, utilizamos las salidas de visualización simultánea del mezclador ATEM Constellation 8K. Cada ventana más pequeña permite supervisar imágenes en 4K, y al distribuirlas en cuatro espacios, se garantiza una definición sumamente clara. Esto nos asegura una visualización precisa y detallada del estudio, lo que le brinda la posibilidad al equipo en la sala de control de observar y comprender las actividades llevadas a cabo en el lugar”, añadió Wang.



El control mediante una red Ethernet de los mezcladores ATEM permite simplificar la distribución de señales y la supervisión de los contenidos de los tres estudios, lo que da como resultado simplicidad y conveniencia. Los miembros del personal, situados en el centro de control, en el segundo piso, tienen la capacidad de manejar con eficiencia las señales de las cámaras en cualquiera de los estudios gracias al programa ATEM Software Control, lo que elimina la necesidad de tener que bajar al primer piso. Gracias a la infraestructura LAN unificada en todo el campus, pueden disfrutar de la flexibilidad de controlar el mezclador sin inconvenientes desde cualquier lugar.



Por otro lado, Wang destacó los beneficios de los mezcladores ATEM para respaldar y restaurar los ajustes desde el programa. “Esto resulta especialmente favorable en entornos educativos, en los que diferentes estudiantes y profesores interactúan con los dispositivos. La capacidad del gerente del estudio de restaurar la configuración original con suma rapidez garantiza una operación consistente y sencilla de los equipos”, enunció.



A fin de lograr un sistema eficiente y simple, se emplearon diversos cables SDI y de fibra óptica SMPTE estratégicamente debajo del suelo y en las paredes durante la construcción de los estudios. Por lo tanto, ahora es posible conectar las cámaras URSA Broadcast G2 fácilmente a dicho sistema al acceder a estos cables, lo que crea un entorno organizado y despejado.



Cuando se conecta una cámara URSA Broadcast G2, equipada con un dispositivo Blackmagic Camera Fiber Converter, al sistema del estudio mediante un cable SMPTE, el equipo Blackmagic Studio Fiber Converter situado en la sala de control es responsable de realizar todas las conversiones necesarias entre la cámara y el mezclador. Esto no solo permite transmitir todas las imágenes y el audio, sino que además brinda la posibilidad de controlar la cámara e incluso alimentarla, todo con un solo cable SMPTE.



En cada sala de control, dentro de los estudios de noticias y programas de variedad, se instaló una estación de trabajo exclusivamente para DaVinci Resolve Studio con una tarjeta DeckLink 8K Pro. Este espacio facilita la captura directa de señales principales a fin de centralizar el almacenamiento, lo que permite editar, etalonar, crear gráficos, generar efectos visuales y posproducir el audio en DaVinci Resolve Studio. Asimismo, también es posible acceder a los recursos guardados desde las distintas aulas distribuidas por toda la institución, las cuales están conectadas mediante cables de fibra óptica 10G de alta velocidad.



En la configuración del estudio, DaVinci Resolve Studio no solo se utiliza para la captura de imágenes y la posproducción, sino también para hacer frente a los desafíos en términos de concordancia cromática entre las distintas cámaras de diferentes marcas.



“Lo que cabe destacar es la capacidad de importar tablas de conversión (LUT) que ofrece el modelo URSA Broadcast G2. Podemos crear LUT personalizadas en DaVinci Resolve, a fin de replicar los estilos visuales de otras unidades, y luego importarlas desde la cámara. De este modo, nos aseguramos una consistencia cromática en todos los ángulos, lo que ha sido adoptado por diversos clientes, tales como Wuhan TV”, afirmó Wang.



Debido a que todos los estudios permiten efectuar producciones en HDR 4K, también se emplearon los monitores de forma de onda HDR de DaVinci Resolve Studio para realizar una supervisión técnica del material.



Después de la entrega oficial de los estudios a la WUC a principios de marzo de 2023, estos se seleccionaron para llevar a cabo la producción en directo de la ronda final de la competición inaugural de comercio electrónico para estudiantes de la Universidad de Hubei. Cheng Meng, profesor del Centro de Enseñanza y Laboratorio de Habilidades Prácticas de la WUC, destacó: «Los estudiantes manejan independientemente todos los aspectos del rodaje y la mezcla de imágenes para la competición, gracias a la facilidad de uso de los productos de Blackmagic Design, los cuales son ideales para la enseñanza y el aprendizaje. Al confiarles estas herramientas sencillas, pueden aprovechar al máximo su capacidad como profesionales».



«Me sorprendieron muchísimo la diversidad, las prestaciones y la flexibilidad de los dispositivos de Blackmagic Design en el diseño y la implementación del sistema. Ya sea para producciones en directo o posproducciones, la empresa ofrece productos para todo tipo de dinámicas. Cada uno incluye una amplia gama de herramientas, lo que reduce la necesidad de emplear dispositivos externos. Esto no solo simplifica el diseño y el mantenimiento de todo el sistema, sino que también disminuye el gasto en general», expresó Cheng para finalizar.
